Щит коммуникационный, также известный как распределительный щит, телекоммуникационный шкаф или патч-панель, является ключевым элементом современной инфраструктуры связи и автоматизации. Он представляет собой металлический или пластиковый корпус, предназначенный для организации и защиты соединений кабелей, коммутационного оборудования и других компонентов, обеспечивающих передачу данных, голоса и видеосигналов. От надежности и грамотной организации коммуникационного щита напрямую зависит стабильность и эффективность работы всей системы связи, а также удобство ее обслуживания и модернизации. В данной статье мы подробно рассмотрим типы коммуникационных щитов, их компоненты, критерии выбора, особенности монтажа и обслуживания, а также области применения и современные тенденции развития.
Типы Коммуникационных Щитов: Классификация и Области Применения
Коммуникационные щиты классифицируются по различным параметрам, включая конструкцию, размер, способ монтажа и назначение.
По Конструкции:
- Настенные: Предназначены для монтажа на стену. Они компактны и удобны для небольших помещений.
- Напольные: Устанавливаются на полу. Они более вместительны и подходят для крупных систем связи.
- Открытые стойки: Представляют собой открытую раму, предназначенную для установки оборудования. Они обеспечивают хороший доступ к оборудованию и удобство обслуживания.
- Закрытые шкафы: Имеют закрытый корпус с дверцей. Они обеспечивают защиту оборудования от пыли, влаги и несанкционированного доступа.
По Размеру:
Размеры коммуникационных щитов обычно измеряются в юнитах (U), где 1U равен 44,45 мм (1,75 дюйма).
- Небольшие щиты (4U - 12U): Подходят для небольших офисов и домов.
- Средние щиты (18U - 24U): Подходят для средних офисов и небольших серверных комнат.
- Большие щиты (32U - 47U): Подходят для крупных офисов, серверных комнат и центров обработки данных.
По Способу Монтажа:
- Встраиваемые: Монтируются в нишу в стене. Они экономят пространство и выглядят эстетично.
- Накладные: Монтируются на поверхность стены. Они просты в установке и обслуживании.
По Назначению:
- Телекоммуникационные щиты: Предназначены для организации и защиты соединений телефонных, сетевых и волоконно-оптических кабелей.
- Серверные шкафы: Используются для размещения серверов, сетевого оборудования и других IT-компонентов. Они обеспечивают защиту от перегрева, вибрации и электромагнитных помех.

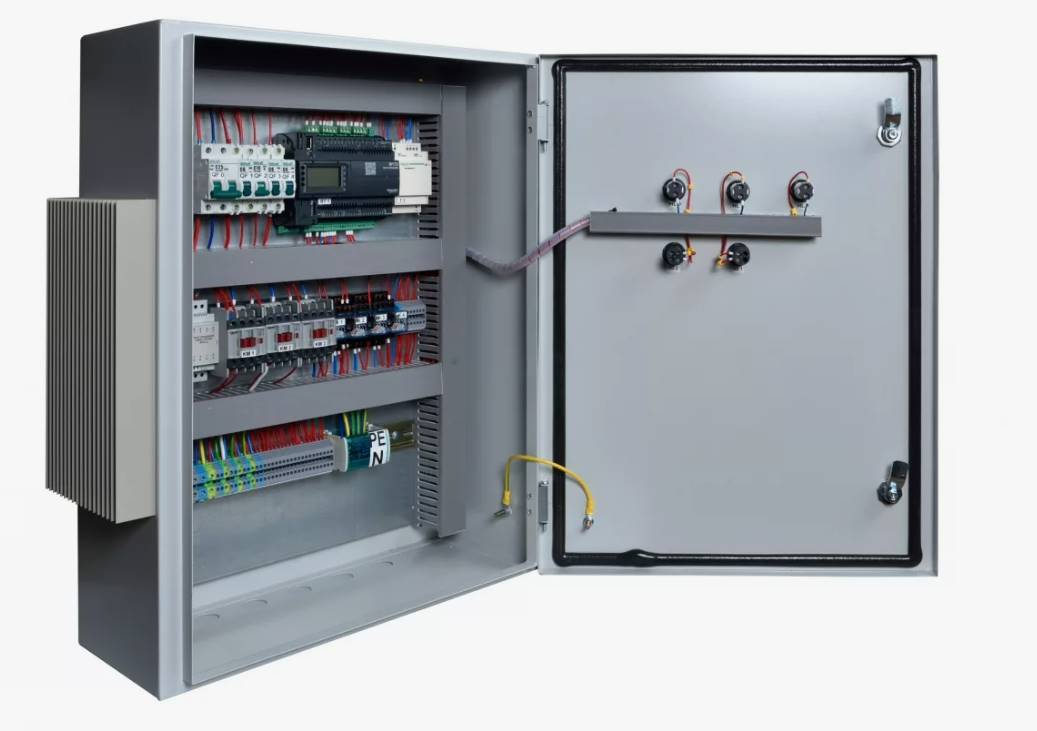

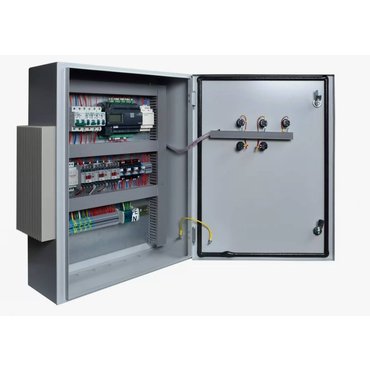

- Щиты автоматизации: Используются для размещения контроллеров, реле, датчиков и другого оборудования систем автоматизации зданий и промышленных процессов.
Компоненты Коммуникационного Щита: Обеспечение Эффективной Работы
Коммуникационный щит состоит из нескольких основных компонентов, обеспечивающих его функциональность и удобство использования.
Корпус:
- Обеспечивает защиту оборудования от внешних воздействий.
- Изготавливается из металла или пластика.
- Имеет дверцу с замком для предотвращения несанкционированного доступа.
Патч-панели:
- Предназначены для коммутации кабелей.
- Обеспечивают удобное подключение и отключение оборудования.
- Имеют маркировку для идентификации портов.
Кабельные органайзеры:
- Предназначены для организации кабелей внутри щита.
- Предотвращают спутывание кабелей и облегчают обслуживание.
- Бывают горизонтальными и вертикальными.
Источники питания:
- Обеспечивают питание активного оборудования, установленного в щите.
- Могут быть встроенными или внешними.
- Должны иметь защиту от перегрузки и короткого замыкания.
Вентиляторы:
- Обеспечивают циркуляцию воздуха внутри щита.
- Предотвращают перегрев оборудования.
- Могут быть установлены на дверце, крыше или боковых стенках щита.
Заземление:
- Обеспечивает защиту оборудования от статического электричества и перенапряжений.
- Подключается к общей системе заземления здания.
Маркировка:
- Используется для идентификации кабелей, портов и оборудования.
- Облегчает обслуживание и модернизацию системы.
Критерии Выбора Коммуникационного Щита: Обеспечение Оптимальной Конфигурации
Выбор подходящего коммуникационного щита зависит от нескольких факторов, включая размер системы, тип оборудования, условия эксплуатации и бюджет.
Размер и Вместимость:
- Определите количество оборудования, которое необходимо разместить в щите.
- Выбирайте щит с достаточной вместимостью, чтобы обеспечить удобный доступ к оборудованию и возможность дальнейшего расширения системы.
Тип Оборудования:
- Учитывайте тип оборудования, которое будет размещено в щите (серверы, коммутаторы, патч-панели и т.д.).
- Выбирайте щит с соответствующими монтажными отверстиями и крепежными элементами.
Условия Эксплуатации:
- Учитывайте условия окружающей среды (температура, влажность, запыленность и т.д.).
- Выбирайте щит с соответствующей степенью защиты IP (Ingress Protection).
Безопасность:
- Выбирайте щит с надежной системой запирания для предотвращения несанкционированного доступа.
- Убедитесь, что щит соответствует требованиям пожарной безопасности.
Бюджет:
- Определите свой бюджет и выбирайте щит, который соответствует вашим финансовым возможностям.
- Не стоит экономить на качестве щита, так как от этого зависит надежность всей системы связи.
Монтаж Коммуникационного Щита: Правила и Рекомендации
Правильный монтаж коммуникационного щита является критически важным для обеспечения его надежной и безопасной работы.
Подготовка Места Установки:
- Выберите подходящее место для установки щита.
- Убедитесь, что место установки ровное и достаточно прочное, чтобы выдержать вес щита и оборудования.
- Обеспечьте доступ к электропитанию и системе заземления.
Монтаж Щита:
- Следуйте инструкциям производителя при монтаже щита.
- Используйте подходящие крепежные элементы.
- Убедитесь, что щит надежно закреплен.
Установка Оборудования:
- Установите оборудование в соответствии с рекомендациями производителя.
- Используйте кабельные органайзеры для аккуратной прокладки кабелей.
- Подключите оборудование к электропитанию и системе заземления.
Маркировка:
- Промаркируйте все кабели, порты и оборудование.
- Используйте четкую и долговечную маркировку.
Тестирование:
- Проверьте работоспособность всех соединений и оборудования.
- Убедитесь, что все компоненты системы работают правильно.
Обслуживание Коммуникационного Щита: Поддержание Надежности
Регулярное обслуживание коммуникационного щита необходимо для поддержания его надежной и долговечной работы.
Регулярная Проверка:
- Регулярно проверяйте состояние щита и оборудования.
- Убедитесь, что нет повреждений, загрязнений и ослабленных соединений.
Очистка:
- Регулярно очищайте щит и оборудование от пыли и грязи.
- Используйте для очистки специальные чистящие средства, предназначенные для электрооборудования.
Обновление Программного Обеспечения:
- Регулярно обновляйте программное обеспечение активного оборудования, установленного в щите.
- Это поможет исправить ошибки и повысить безопасность системы.
Тестирование:
- Периодически проводите тестирование всех соединений и оборудования.
- Это позволит выявить проблемы на ранней стадии и предотвратить серьезные поломки.
Области Применения Коммуникационных Щитов: От Дома до Дата-Центра
Коммуникационные щиты используются в широком спектре областей, где требуется организация и защита соединений кабелей и оборудования.
- Дома и квартиры: Для организации домашней сети, подключения телевизоров, компьютеров и других устройств.
- Офисы: Для организации локальной сети, телефонной связи и систем видеонаблюдения.
- Школы и университеты: Для организации компьютерных классов, библиотек и систем управления учебным процессом.
- Больницы: Для организации сетей передачи данных, систем вызова медперсонала и мониторинга состояния пациентов.
- Промышленные предприятия: Для организации сетей управления производственными процессами, систем безопасности и контроля доступа.
- Серверные комнаты и центры обработки данных (ЦОД): Для размещения серверов, сетевого оборудования и систем хранения данных.
Современные Тенденции Развития Коммуникационных Щитов
Современные коммуникационные щиты постоянно развиваются, чтобы соответствовать растущим требованиям к скорости передачи данных, надежности и безопасности.
- Интеллектуальные щиты: Оснащены датчиками температуры, влажности, задымленности и другими датчиками. Они позволяют мониторить состояние оборудования и окружающей среды в режиме реального времени.
- Энергоэффективные щиты: Имеют улучшенную систему вентиляции и используют энергоэффективное оборудование.
- Модульные щиты: Позволяют легко добавлять или удалять компоненты системы в зависимости от потребностей.
- Щиты с удаленным управлением: Позволяют управлять электропитанием и другими функциями оборудования удаленно.
Заключение
Коммуникационный щит является незаменимым элементом современной инфраструктуры связи и автоматизации. Правильный выбор, монтаж и обслуживание коммуникационного щита обеспечивают надежную и эффективную работу всей системы, а также удобство ее обслуживания и модернизации. Учитывайте все факторы, рассмотренные в данной статье, чтобы выбрать оптимальный коммуникационный щит для ваших нужд.
