Генератор импульса Tetra Pak TPIH 2000 — это сердце индукционной запайки, которая превращает плоский картон в герметичный пакет для молока, сока или другой жидкости. Без этого узла упаковочная линия останавливается, а продукт остаётся в танках. В Минске восстановлением генераторов TPIH 2000 занимается компания cnc-repair. Ниже — подробный разбор того, как устроен этот генератор, почему он выходит из строя, какие модели подлежат ремонту и в чём смысл компонентного восстановления.

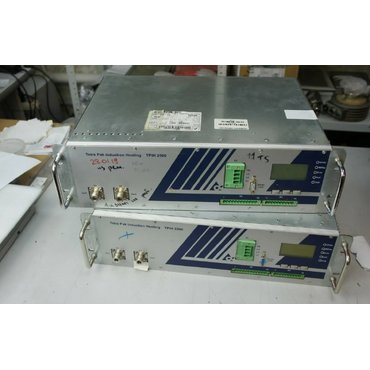

Что представляет собой генератор TPIH 2000
TPIH расшифровывается как Tetra Pak Induction Heating. Это высокочастотный транзисторный генератор, который создаёт переменное магнитное поле в индукторе, расположенном на запечатывающих губках упаковочной машины. Магнитное поле наводит вихревые токи в алюминиевой фольге, которой покрыт упаковочный материал. Фольга нагревается, полиэтиленовый слой плавится, и шов герметизируется под давлением.
Генератор TPIH 2000 заменил более старые ламповые модели серии IH. Разница принципиальна: транзисторный генератор потребляет около 1,5 кВт вместо 4 кВт у лампового, но выдаёт в индуктор ту же мощность — порядка 1 кВт. Это стало возможным за счёт снижения потерь в системе. Кроме того, мощность TPIH 2000 регулируется в процессе работы машины, а у лампового генератора такой возможности не было .
Схематично генератор состоит из нескольких каскадов. Входной трёхфазный выпрямитель преобразует переменное напряжение сети в постоянное. Регулятор напряжения стабилизирует его. Затем ступенчатый преобразователь мощности формирует высокочастотный прямоугольный импульс с частотой около 0,5 МГц. Фильтр сглаживает его в синусоидальное высокочастотное напряжение. Выходной трансформатор с коэффициентом 1:1 обеспечивает гальваническую развязку между генератором и нагрузкой — коаксиальным кабелем, который идёт к индуктору .
Управление мощностью осуществляется не изменением амплитуды, а изменением частоты в узком диапазоне — примерно от 0,485 до 0,550 МГц. В этом диапазоне отношение выходного напряжения к входному практически линейно, поэтому частота напрямую определяет мощность в индукторе. На передней панели генератора расположены светодиодные индикаторы, которые сигнализируют о состоянии системы: низкое выходное напряжение, низкое напряжение сети, перегрев, ошибка нагрузки, включение выхода, наличие управляющего напряжения .
TPIH 2000 устанавливался в упаковочные машины Tetra Pak серий TBA/8, TBA/9, TBA/10, TBA/21 и TBA/22, начиная с определённого этапа производства. В одной машине обычно используется несколько таких генераторов: например, три штуки — по одному на каждую пару запечатывающих губок и один для зоны подогрева .
Модели и исполнения TPIH 2000, которые ремонтирует cnc-repair в Минске
Семейство TPIH не столь многочисленно, как линейки сервоприводов или панелей оператора, но имеет несколько модификаций и артикулов, которые встречаются на производстве.
TPIH 2000 с артикулом 67600-0601 — актуальный номер детали, который используется в документации и заказах. Именно этот артикул чаще всего фигурирует при идентификации генератора в упаковочных машинах TBA/21 и TBA/22 .
TPIH 2000 с артикулом 67600-0501 — предыдущий номер, который встречается в более старых машинах. По сути это тот же генератор, но с иной маркировкой. При заказе запчастей или ремонте важно учитывать этот нюанс, чтобы не возникло путаницы .
TPIH 2000 в исполнении для конкретных машин — генератор мог поставляться в составе машины TBA/8, TBA/9, TBA/10, TBA/21, TBA/22, а также в составе PullTab 21. Хотя сам генератор унифицирован, условия эксплуатации и нагрузка могут различаться в зависимости от модели упаковочной машины и режима работы .
Отдельно стоит упомянуть, что в некоторых источниках встречается обозначение TPIH 2000 10G155 — это модуль управления в составе генератора, который также может выходить из строя и подлежать отдельной диагностике . Компания cnc-repair рассматривает ремонт как генератора в сборе, так и его отдельных узлов — платы управления, силовой части, цепей питания.
Компания также готова рассматривать ремонт других генераторов Tetra Pak, если на производстве эксплуатируется иная модель или модификация. Диагностика начинается с проверки силовых цепей и анализа кодов ошибок, которые выводятся на панель индикации.
Почему генераторы TPIH 2000 выходят из строя
Генератор работает в условиях высокой нагрузки и постоянного тепловыделения. Силовые транзисторы коммутируют значительные токи на частоте полмегагерца, а выходной трансформатор и фильтры испытывают тепловые и электромагнитные нагрузки.
Деградация силовых транзисторов. Выходной каскад генератора построен на транзисторах, которые работают на высокой частоте. Со временем они деградируют из-за тепловых циклов, перегрузок или нестабильного питания. Симптомы: генератор не выдаёт мощность, срабатывает защита, выходной сигнал искажается. Замена транзисторов требует не только паяльной станции, но и понимания того, почему они вышли из строя.
Выход из строя электролитических конденсаторов. Конденсаторы в цепи питания и фильтрах со временем высыхают. Ёмкость падает, пульсации растут, и генератор начинает работать нестабильно. Возможны ложные срабатывания защит, рывки мощности, отключения под нагрузкой. Диагностика включает измерение ёмкости и ESR.
Проблемы с системой охлаждения. Генератор выделяет тепло, и если вентилятор неисправен или радиаторы забиты пылью, температура внутри корпуса растёт. Индикатор «Temperature High» на панели сигнализирует о перегреве . В тяжёлых случаях перегрев приводит к отказу силовых компонентов.
Неисправности цепей управления и индикации. Плата управления формирует сигналы для силовой части и считывает обратную связь. Если она выходит из строя, генератор перестаёт реагировать на команды от ПЛК, не выдаёт мощность или выдаёт хаотичные ошибки. Индикаторы на передней панели могут не загораться или гореть неправильно.
Проблемы с нагрузкой. Ошибка «Load Error» указывает на неисправность в цепи нагрузки — коаксиальном кабеле, трансформаторе, токовой шине или индукторе . Генератор может быть исправен, но если кабель повреждён или индуктор замкнут, система не работает. Диагностика требует проверки всей цепи, а не только самого генератора.
Нестабильное питание. Генератор питается от трёхфазной сети. Если одна из фаз просажена или отсутствует, срабатывает защита «Mains Voltage Low» . Постоянные колебания напряжения в сети ускоряют деградацию компонентов.
Как проходит диагностика и восстановление
Ремонт TPIH 2000 начинается с приёма генератора в лабораторию и внешнего осмотра. Инженер проверяет состояние корпуса, разъёмов, вентилятора, наличие видимых повреждений на плате.
Первое, что проверяется — питание. Генератор подключается к стенду с трёхфазным питанием. Проверяется потребление, наличие внутренних напряжений, работа цепей управления. Если генератор выходит на связь или выдаёт индикацию, анализируются коды ошибок. Светодиоды на передней панели дают первичную информацию: какой именно параметр вышел за пределы нормы.
Силовая часть диагностируется с осциллографом. Проверяется форма сигналов на выходе, наличие высокочастотных импульсов, работа транзисторов. Если транзистор пробит или оборван, он заменяется. Важно найти причину пробоя — перегрев, перегрузка, дефект драйвера — иначе новый комплект выйдет из строя так же.
Плата управления проверяется отдельно. Если есть возможность, она тестируется на стенде с имитацией сигналов. Проверяются цепи формирования импульсов, обратные связи, логика защит. В некоторых случаях удаётся восстановить плату заменой конкретных микросхем, в других требуется замена узла целиком.
После ремонта генератор проходит нагрузочное тестирование. Подключается эквивалент нагрузки или реальный индуктор, проверяется выходная мощность, стабильность частоты, срабатывание защит. Если генератор работает в составе машины, проверяется его совместимость с системой управления упаковочной линии.
Почему компонентный ремонт предпочтительнее замены
Генератор TPIH 2000 — дорогостоящий компонент, и его замена «в сборе» не всегда возможна. Новые генераторы поставляются под заказ, сроки могут быть значительными, а стоимость высока. Кроме того, упаковочная линия не может ждать.
Компонентный ремонт решает три задачи. Во-первых, он сохраняет совместимость: генератор остаётся той же моделью с теми же параметрами, машина не требует перенастройки. Во-вторых, он устраняет первопричину. Если транзистор сгорел из-за перегрева, восстановление теплового контакта и чистка системы охлаждения предотвращают повторение проблемы. В-третьих, сроки: ремонт на месте, в Минске, занимает меньше времени, чем поставка нового генератора из-за границы.
Компания cnc-repair выполняет компонентный ремонт генераторов Tetra Pak TPIH 2000 на уровне силовых транзисторов, конденсаторов, плат управления и цепей питания. Если генератор не подлежит восстановлению, инженер сообщает об этом до начала работ.
Профилактика и типичные ошибки эксплуатации
Генератор TPIH 2000 живёт дольше, если его не перегревать и не игнорировать сигналы индикации. Несколько практических моментов помогают избежать внезапной остановки линии.
Следите за охлаждением. Вентилятор генератора должен быть исправным, радиаторы — чистыми. Если индикатор «Temperature High» загорается периодически, это повод проверить систему охлаждения, а не сбрасывать ошибку.
Не игнорируйте «Load Error». Эта ошибка указывает на проблему в цепи нагрузки. Если её сбрасывать без диагностики, можно довести до отказа выходной каскад генератора.
Проверяйте питание. Просадка одной из фаз или нестабильное напряжение в сети ускоряют деградацию компонентов. Если генератор периодически выдаёт «Mains Voltage Low», стоит проверить питающую линию.
Не пытайтесь регулировать мощность «на глаз». Потенциометр на генераторе задаёт процент от максимальной мощности. Неверная настройка приводит к недогреву или перегреву шва, а в долгосрочной перспективе — к ускоренному износу генератора.
Содержите в порядке коаксиальный кабель. Кабель, идущий от генератора к индуктору, испытывает изгибы и тепловые нагрузки. Повреждение изоляции или перетирание жилы приводит к ошибкам нагрузки и нестабильной запайке.
Заключение
Генератор импульса Tetra Pak TPIH 2000 — это высокочастотный транзисторный узел, от которого зависит герметичность каждой упаковки. Когда он выходит из строя, линия останавливается, а замена «в сборе» не всегда возможна или целесообразна. В Минске компания cnc-repair выполняет компонентный ремонт генераторов TPIH 2000 с артикулами 67600-0601 и 67600-0501, а также их отдельных узлов. Диагностика включает проверку силовых цепей, платы управления и системы охлаждения, а восстановление — замену повреждённых компонентов с последующим нагрузочным тестированием. Компонентный подход сохраняет совместимость с упаковочной машиной и устраняет причину неисправности, а не её видимые последствия.
